Сжиженный природный газ (СПГ) — это энергоноситель, который в последние десятилетия получил широкое распространение благодаря своей высокой энергетической плотности, экологичности и удобству транспортировки. В условиях активного развития газомоторного рынка и перехода транспорта на альтернативные виды топлива, СПГ становится все более востребованным, особенно для тяжелой коммерческой техники, магистральных грузоперевозок и морского транспорта. Ключевым элементом в инфраструктуре обращения СПГ является криогенное оборудование для заправки СПГ, позволяющее поддерживать газ при крайне низких температурах для сохранения его жидкого состояния. В этой статье рассмотрим особенности эксплуатации, хранения и требования к оборудованию для работы со сжиженным природным газом.
Особенности СПГ и необходимость криогенного оборудования
Природный газ при обычных условиях представляет собой смесь метана (до 95–98%) и других углеводородов в газообразном состоянии. Для удобства хранения и транспортировки газ охлаждают до температуры примерно −162°C, при которой он переходит в жидкое состояние. Сжиженный природный газ занимает примерно в 600 раз меньший объем по сравнению с газообразным, что значительно облегчает логистику, позволяет эффективно использовать транспортные средства и хранить большие объемы топлива на ограниченных площадях. Для поддержания таких сверхнизких температур необходимо специализированное криогенное оборудование для хранения СПГ, включающее резервуары, трубопроводы, насосы и арматуру, способные выдерживать интенсивное охлаждение, минимизировать теплопотери и обеспечивать безопасные условия эксплуатации в непрерывном режиме.
| Тип оборудования | Назначение | Ключевые особенности |
|---|---|---|
| Криогенные насосы | Перекачка СПГ под давлением | Погружные или центробежные, с предварительным охлаждением, материалы, устойчивые к криогенным температурам |
| Криогенные трубопроводы | Транспортировка СПГ между узлами | Вакуумно-изолированные трубы, компенсаторы температурных расширений, антикоррозионное покрытие |
| Испарители (регазификаторы) | Преобразование СПГ в газообразное состояние | Воздушные, водяные или электрические испарители, автоматическое регулирование температуры |
| Системы безопасности | Контроль утечек и аварийная защита | Газоанализаторы, предохранительные клапаны, автоматическое отключение |

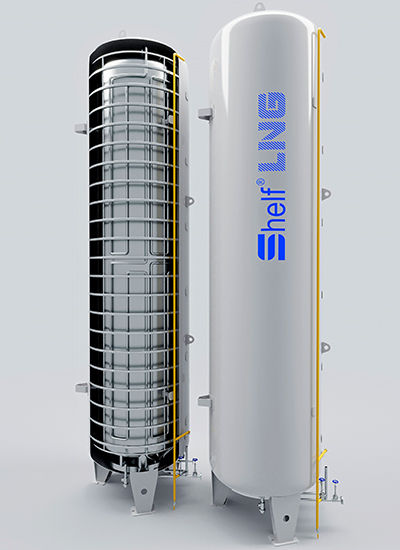

Криогенные резервуары для хранения СПГ
Основной элемент хранения СПГ — криогенные резервуары, которые обеспечивают сохранение жидкого состояния газа на протяжении длительного времени. Компания Шельф предлагает широкий ассортимент емкостного оборудования для хранения газов и жидкостей, включая специализированные криогенные системы. Резервуары бывают нескольких типов:
- Резервуары с двойной стенкой: Внутренний слой изготовлен из высокопрочной стали (9% Ni или нержавеющей стали), способной выдерживать низкие температуры и сохранять пластичность. Внешний слой выполнен из углеродистой стали и оснащен теплоизоляционными материалами (перлит, пенополиуретан).
- Резервуары с вакуумной изоляцией (криогенные сосуды): Между внутренней и внешней оболочками создается вакуум, который существенно снижает теплопотери и позволяет хранить СПГ длительное время с минимальным испарением (не более 0,3–0,5% в сутки).
- Стационарные и мобильные емкости: Стационарные резервуары используются на заправочных станциях и терминалах, мобильные (криогенные танк-контейнеры) — для транспортировки СПГ автомобильным, железнодорожным или морским транспортом.
Размеры резервуаров варьируются от небольших емкостей для автомобильного транспорта (200–1000 литров) до огромных хранилищ на газовых терминалах (до 100 000 м³ и более).
Особенности эксплуатации криогенного оборудования
Работа с криогенным оборудованием требует строгого соблюдения технологических и безопасностных норм. Даже незначительные отклонения могут привести к серьезным последствиям.
Температурный режим и термические напряжения
Все компоненты криогенного оборудования должны выдерживать циклические нагрузки, связанные с резким охлаждением и нагреванием. Материалы подбираются с учетом коэффициента линейного расширения, а конструкция включает компенсаторы для предотвращения деформаций и разрушений.
Контроль давления и испарения
При нагревании СПГ неизбежно испаряется, увеличивая давление в резервуаре. Для сброса избыточного давления устанавливаются предохранительные клапаны и системы автоматического стравливания. Испарившийся газ (BOG) может возвращаться в технологический процесс, направляться на регазификацию или сжигаться.
Мониторинг утечек и герметичность
Метан является взрывоопасным газом и мощным парниковым агентом. Поэтому системы контроля и обнаружения утечек являются обязательными. Стационарные газоанализаторы непрерывно контролируют состояние среды, а при превышении пороговых концентраций автоматически включают вентиляцию и подают аварийный сигнал.
Насосы и трубопроводы для СПГ
Для перекачки СПГ применяются специальные криогенные насосы — погружные (устанавливаются непосредственно в резервуар) или центробежные (наружного исполнения). Конструкция насосов предусматривает систему предварительного охлаждения, материалы, устойчивые к криогенным температурам, и защиту от сухого хода. Трубопроводы для СПГ имеют обязательную вакуумную или вакуумно-порошковую теплоизоляцию, которая предотвращает образование льда на внешней поверхности и минимизирует потери от испарения. Компенсаторы температурных расширений обеспечивают подвижность трубопроводов при циклических изменениях температуры.
Безопасность при эксплуатации СПГ
Обеспечение безопасности при работе со сжиженным природным газом — комплексная задача, включающая технические, организационные и кадровые аспекты:
- Противопожарные меры: Объекты хранения и использования СПГ оснащаются автоматическими системами пожаротушения (порошковыми, газовыми или водяными), пожарными извещателями, огнетушителями и системами аварийного слива.
- Обучение и допуск персонала: Работники обязаны проходить регулярное обучение, аттестацию по промышленной безопасности и проверку знаний правил обращения с криогенным оборудованием. Допуск к работе осуществляется только при наличии действующих удостоверений.
- Регулярное техническое обслуживание и диагностика: Своевременная диагностика, освидетельствование резервуаров, поверка контрольно-измерительных приборов и ремонт оборудования предупреждают аварии и продлевают срок службы криогенных систем.
- Защита от низких температур: При контакте с жидким СПГ возможны криогенные ожоги. Персонал использует средства индивидуальной защиты (криогенные перчатки, защитные щитки, термостойкую одежду), а зоны возможного пролива ограждаются и обозначаются.
Часто задаваемые вопросы о криогенном оборудовании для СПГ
Криогенное оборудование — это основа эффективного, безопасного и экономически целесообразного обращения со сжиженным природным газом. Учитывая особенности, связанные с экстремально низкими рабочими температурами, высоким давлением и взрывоопасностью вещества, эксплуатация таких систем требует высокого уровня технической подготовки персонала, постоянного мониторинга параметров и строгого соблюдения стандартов безопасности. Инвестиции в качественное криогенное оборудование и системы автоматизации позволяют минимизировать потери, продлить срок службы установок и обеспечить бесперебойную работу газозаправочной инфраструктуры. В условиях развития рынка СПГ в России, наличие надежного и сертифицированного оборудования становится ключевым фактором успешного ведения бизнеса.
