Заправочные
модули LPG
В контексте современных технологий и потребностей клиентов, модули для заправки автомобилей сжиженным углеводородным газом (СУГ) представляют собой важное звено в развитии газовой инфраструктуры. Разработанные с учетом гибкости и инноваций, эти модули могут быть реализованы в двух основных вариантах — подземные и наземные, обеспечивая заказчику выбор оптимального решения.
- -
- /
- Продукция НПК «Шельф»
- /
- Резервуары и автоцистерны
- /
- Заправочные модули LPG

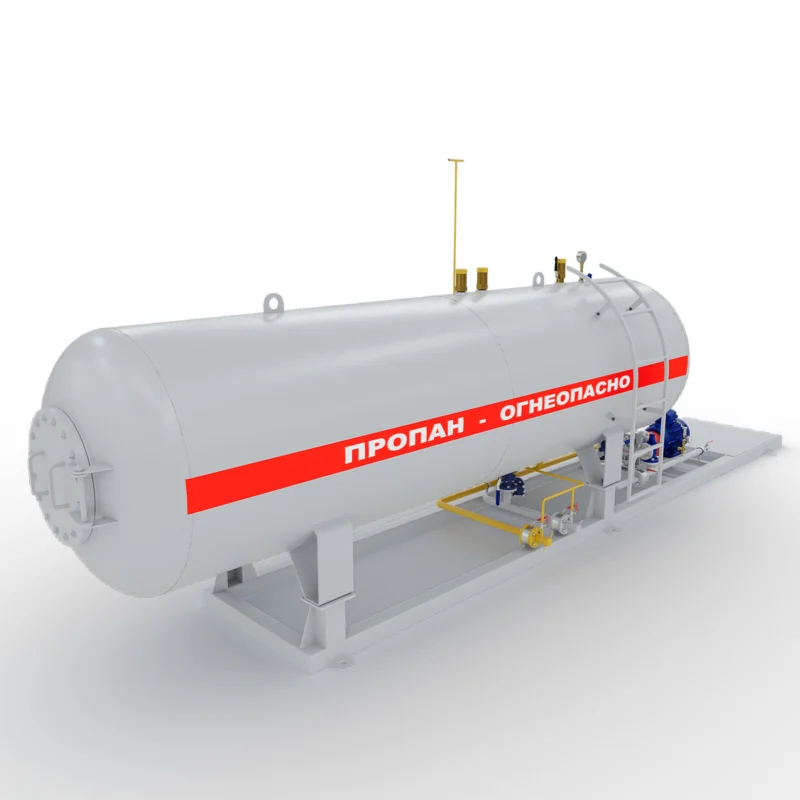

Наземные Модули:
Предоставляют большую видимость и удобство обслуживания. Легкий монтаж и возможность размещения на открытых площадках делают их привлекательным вариантом для различных локаций.

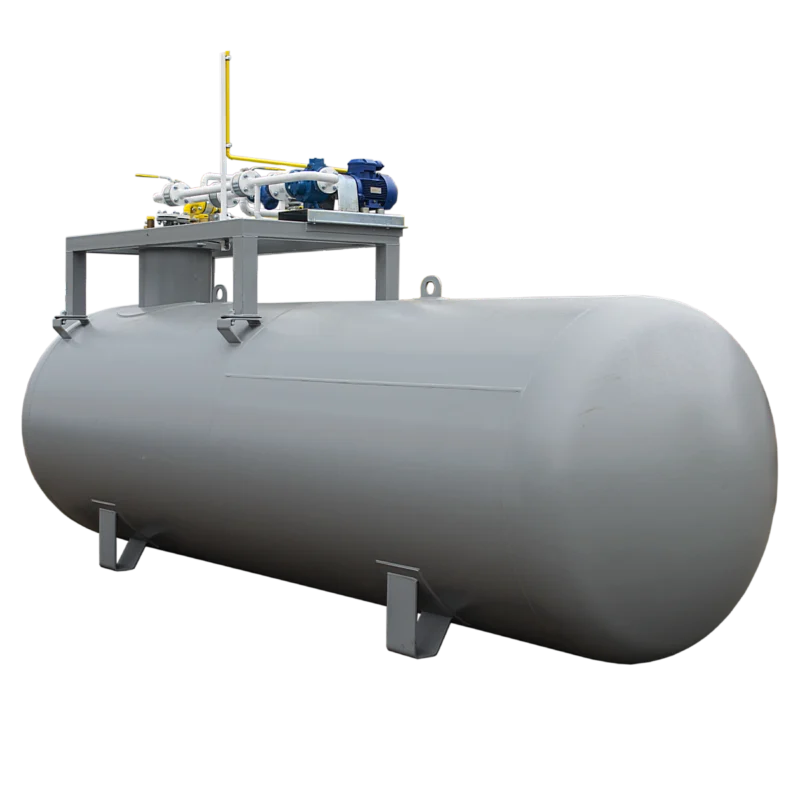

Подземные Модули:
Обеспечивают более компактное использование пространства, что особенно актуально в городской среде. Устанавливаются в подземных резервуарах, минимизируя визуальное воздействие и обеспечивая легкий доступ для автомобилей.
- Двустенные Резервуары: Обеспечивают дополнительный слой безопасности, предотвращая возможные утечки газа и защищая от внешних воздействий.
- Одностенные Резервуары: Предоставляют более простую конструкцию с меньшими затратами, подходящую для определенных условий и требований.

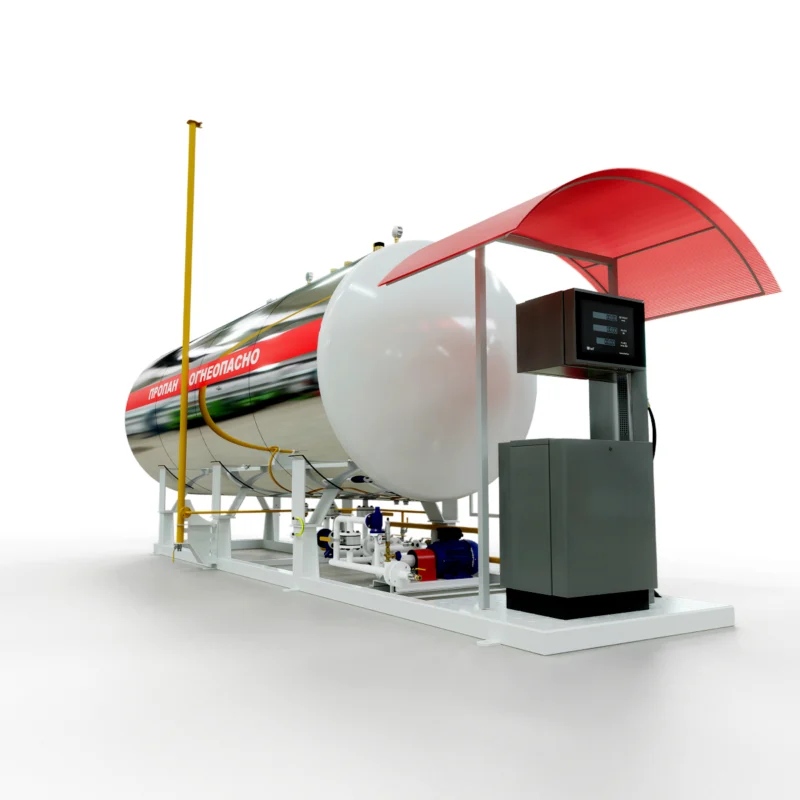

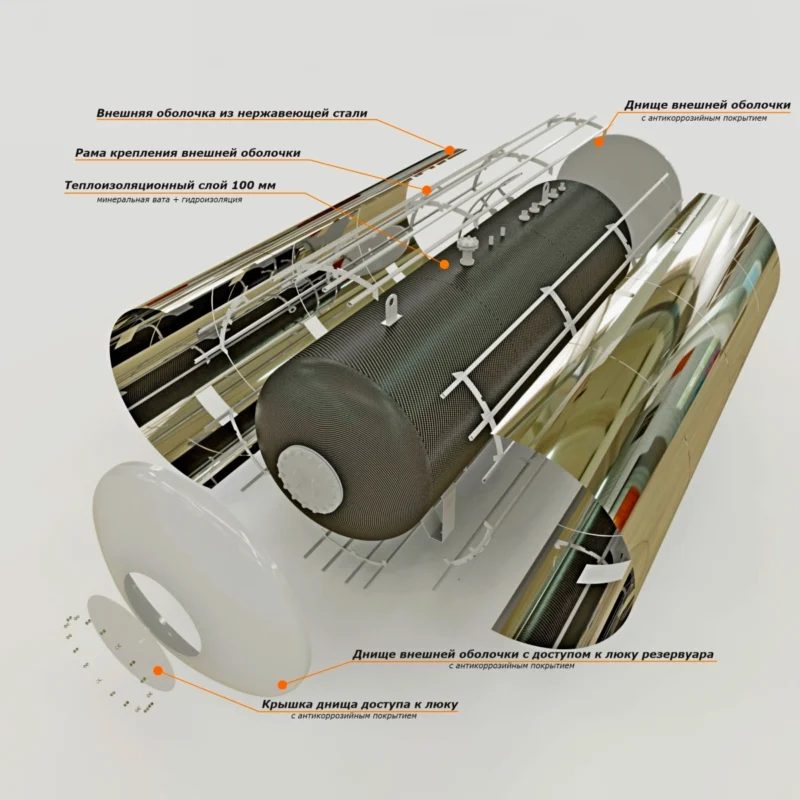

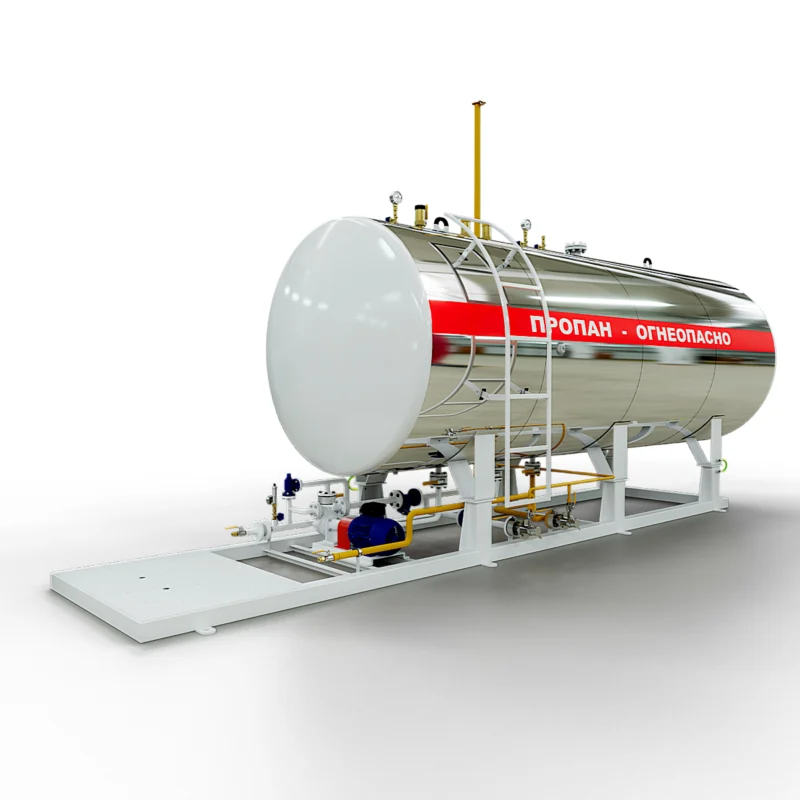

- Резервуары с теплоизоляцией: Обеспечивают оптимальные условия для хранения СУГ, предотвращая потери тепла и обеспечивая стабильную температуру внутри резервуара.
Гибкость конфигурации даёт возможность выбора различных опций (количество резервуаров, тип резервуаров, теплоизоляция) обеспечивает подход к конфигурации, соответствующей уникальным потребностям клиента.
Преимущества модуля:
- Быстрое разворачивание места реализации
- Малая занимаемая площадь
- Не требует больших затрат
- Привлекательный вид
Стандартная комплектация:
- Рама стальная
- Резервуар СУГ
- Насос «Shelf» LPG LWB-150
- Лестница для наземных модулей
- Уровнемер «Rochester«
- Запорная арматура «RegO»
Опциональная комплектация:
- Резервуар двустенный
- Резервуар с теплоизоляцией

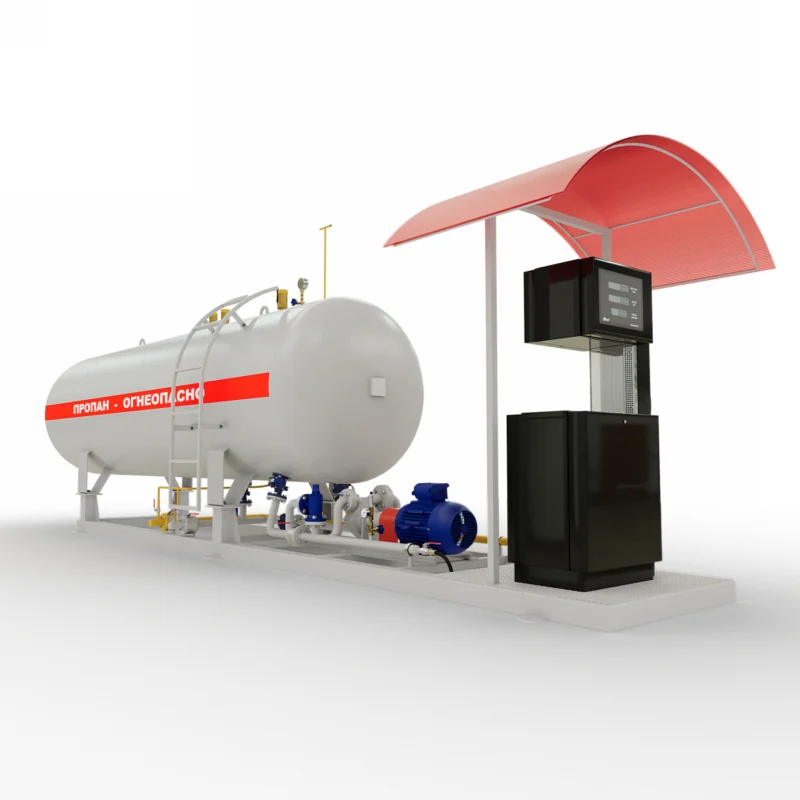

- Колонка газораздаточная
- Электронный уровнемер
- Защитный навес над колонкой
Типмодуля | Общий объём, л | Количество резервуаров | Диаметр резервуара, мм | Длина, мм (*)модуля | Длина каждого резервуара, мм | Ширина, мм | Высота, мм | Высота без свечи, мм | Общая масса, кг | Схема |
МЗАСГ “Shelf1- 5.Н.1/0/0/0 | 5000 | 1 | 1200 | 6530 | 4760 | 1400 | 2600 | 1900 | 2030 | |
МЗАСГ “Shelf2- 5.Н.1/0/0/0 | 10000 | 2 | 1200 | 6530 | 4760 | 3300 | 2600 | 1900 | 3550 | |
МЗАСГ “Shelf1- 10.Н.1/0/0/0 | 9960 | 1 | 1600 | 7000 | 5400 | 1790 | 2600 | 2300 | 3205 | |
МЗАСГ “Shelf2- 10.Н.1/0/0/0 | 19920 | 2 | 1600 | 7000 | 5400 | 4100 | 2600 | 2300 | 5880 | |
МЗАСГ “Shelf1- 15.Н.1/0/0/0 | 14220 | 1 | 1600 | 9210 | 7600 | 1800 | 2400 | 2300 | 4000 | |
МЗАСГ “Shelf2- 15.Н.1/0/0/0 | 28440 | 2 | 1600 | 9210 | 7600 | 4100 | 2400 | 2300 | 6960 | |
МЗАСГ “Shelf1- 20.Н.1/0/0/0 | 19740 | 1 | 1900 | 11400 | 7600 | 2200 | 2800 | 2600 | 5900 | |
МЗАСГ “Shelf2- 20.Н.1/0/0/0 | 39480 | 2 | 1900 | 11400 | 7600 | 4900 | 2800 | 2600 | 10950 |
Тип модуля | Общий объём, л | Количество резервуаров | Диаметр резервуара, мм | Длина, мм (*)модуля | Длина каждого резервуара, мм | Ширина, мм | Высота, мм | Высота без свечи, мм | Общая масса, кг | Схема |
МЗАСГ “Shelf1- 5.Н.1/0/ТИ100/0 | 5000 | 1 | 1400 | 6700 | 4900 | 1620 | 2350 | 2150 | 2250 | |
МЗАСГ “She2- 5.Н.1/0/ТИ100/0 | 10000 | 2 | 1400 | 6700 | 4900 | 3300 | 2710 | 2600 | 3850 | |
МЗАСГ “Shelf1- 10.Н.1/0/ТИ100/0 | 9960 | 1 | 1800 | 7115 | 5530 | 2005 | 2730 | 2530 | 3820 | |
МЗАСГ “Shelf2- 10.Н.1/0/ТИ100/0 | 19920 | 2 | 1800 | 7115 | 5530 | 4500 | 2730 | 2530 | 4700 | |
МЗАСГ “Shelf1- 15.Н.1/0/ТИ100/0 | 14100 | 1 | 1800 | 9210 | 7600 | 1800 | 2400 | 2300 | 4000 | |
МЗАСГ “Shelf2- 15.Н.1/0/ТИ100/0 | 28200 | 2 | 1800 | 9210 | 7600 | 4100 | 2400 | 2300 | 6960 | |
МЗАСГ “Shelf1- 20.Н.1/0/ТИ100/0 | 19740 | 1 | 1900 | 11400 | 7600 | 2200 | 2800 | 2600 | 5900 | |
МЗАСГ “Shelf2- 20.Н.1/0/ТИ100/0 | 39480 | 2 | 1900 | 11400 | 7600 | 4900 | 2800 | 2600 | 10950 |
Тип модуля | Общий объём, л | Количество резервуаров | Диаметр резервуара, мм | Длина, мм (*)модуля | Длина каждого резервуара, мм | Ширина, мм | Высота, мм | Высота без свечи, мм | Общая масса, кг | Схема |
МЗАСГ “Shelf1- 5.Н.1/0/0/0 | 5000 | 1 | 1200 | 6530 | 4760 | 1400 | 2600 | 1900 | 2030 | |
МЗАСГ “Shelf2- 5.Н.1/0/0/0 | 10000 | 2 | 1200 | 6530 | 4760 | 3300 | 2600 | 1900 | 3550 | |
МЗАСГ “Shelf1- 10.Н.1/0/0/0 | 9960 | 1 | 1600 | 7000 | 5400 | 1790 | 2600 | 2300 | 3205 | |
МЗАСГ “Shelf2- 10.Н.1/0/0/0 | 19920 | 2 | 1600 | 7000 | 5400 | 4100 | 2600 | 2300 | 5880 | |
МЗАСГ “Shelf1- 15.Н.1/0/0/0 | 14220 | 1 | 1600 | 9210 | 7600 | 1800 | 2400 | 2300 | 4000 | |
МЗАСГ “Shelf2- 15.Н.1/0/0/0 | 28440 | 2 | 1600 | 9210 | 7600 | 4100 | 2400 | 2300 | 6960 | |
МЗАСГ “Shelf1- 20.Н.1/0/0/0 | 19740 | 1 | 1900 | 11400 | 7600 | 2200 | 2800 | 2600 | 5900 | |
МЗАСГ “Shelf2- 20.Н.1/0/0/0 | 39480 | 2 | 1900 | 11400 | 7600 | 4900 | 2800 | 2600 | 10950 |
Запорная арматура:
- Клапан заливной с краном REGO 7501 (или SRG 481)
- Клапан REGO 9101DK (или SRG 483)
- Клапан REGO 7550P (или SRG 484)
- Клапан предохранительный REGO RS3132 (или SRG 485)
- Указатель уровня поплавковый Roshester Junior (или Senior)
- Клапан игольчатый DN4 PN250 (КЗИС-25л-В-G1/2-G1/2)
- Манометр виброустойчивый глицеринонаполненный ф100 0…25 бар
- Кран шаровой межфланцевый BATU DN25/32/40/50 PN40
- Кран шаровой фланцевый BATU DN32/40/50 PN40
Дополнительное оборудование LPG
Счётчик проточный эталонный используется для калибровки дозы выдачи газа пропан. Счётчик позволяет быстро откалибровать дозу выдачи без всяких усилий, все что нужно, это присоединить кран колонки к мернику, а кран мерника к обратной линии колонки.
Эталонный счетчик разработан специально для проведения поверок и калибровок газораздаточных колонок и счетчиков количества сжиженных газов. Этот устройство играет важную роль в обеспечении точности и надежности измерения при заправке сжиженных газов.
Эталонный счетчик обладает высокой точностью измерения, что позволяет создать точный эталонный стандарт для сравнения с работой газораздаточных колонок и счетчиков.

Технические характеристики | |
Пределы допускаемой относительной погрешности, % | ±0,4 |
Цена деления счетного механизма, мл | 10 |
Максимальное рабочее давление жидкости, МПа | 1,6 |
Температура окружающей среды, °С | от -20 до +50 |
Температура измеряемой жидкости, °С | от -20 до +50 |
Средний срок службы, лет, не менее | 8 |
Габариты (В х Ш х Д), мм, не более: | 500 x 400 x 550 |
Масса, кг, не более | 60 |
Комплектация счётчика содержит:
- Рама
- 4-х поршневой измеритель объема
- Шаровый кран
- Обратный клапан
- Присоединительное устройство
- Шланг
- Пистолет раздаточный
- Счетный механизм
- Фильтр
Вихревой насос «Шельф» LPG LWB-150 очень простой по конструкции и имеет минимальное количество подвижных и трущихся деталей, что обуславливает его надежность, низкий уровень шума и вибрации, большой ресурс, легкость обслуживания и невысокую стоимость.
Сфера применения насоса «Шельф» LPG LWB-150 очень разнообразна, и многофункциональность — еще одна причина его популярности. Базовая модель ориентирована на сжиженные углеводородные газы и жидкий аммиак и с успехом работает на газовых заправках и линиях с наполнению газовых баллонов.
Новая разработка насосов серии «Шельф» LPG LWB-150 для пропан-бутана хорошо зарекомендовала себя при эксплуатации в составе автомобильных газозаправочных станций — АГЗС, как для одно-, так и для двухрукавной колонки. Использование высококачественных материалов обеспечивает долговечность и надежность эксплуатации.

Технические характеристики | |
Входной фланец | DN 40, PN 40 |
Выходной фланец | DN 25, PN 40 |
Минимальная скорость вращения | 2880 об/мин |
Максимальная скорость вращения | 3450 об/мин |
Макс. диф. давление | 28 бар |
Макс. продуктивность | 45-200 л/мин |
Масса, кг, не более | 160 |
Кривая производительности насоса «Shelf» LPG LWB-150
